DC Şarj Kablosu ve CCS2 Soketi

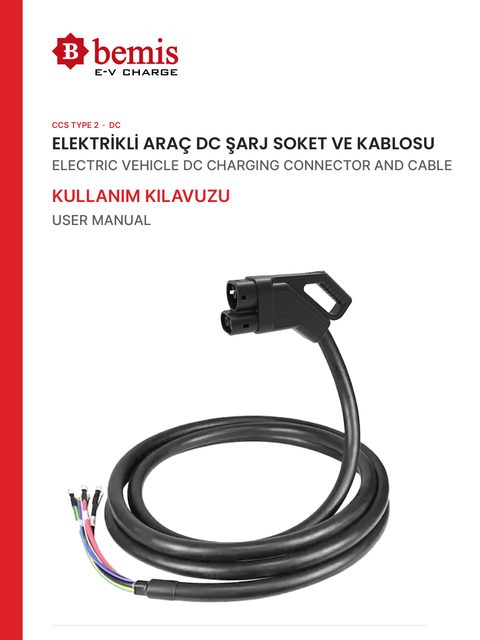

Kablonun bir ucunda fabrikada sonlandırılmış CCS2 konnektör bulunur; diğer ucu açık bırakılmıştır. Açık uç, DC hızlı şarj ünitesinin kendi güç bağlantısına doğrudan sonlandırılır. Böylece kablo seti ünitenin içine monte edilerek kullanılır; ayrı bir ara bağlantı elemanı gerekmez.

Sahada iki isim de aynı ürün için kullanılır. “CCS2 soketi” konnektörün kendisini, “DC şarj kablosu” ise konnektör ile kablonun oluşturduğu seti anlatır. Bemis kataloğunda ürün, konnektör ve kablosu birlikte tek parça olarak sunulur; bu yüzden her iki arama da aynı ürüne çıkar.

Seçim, kablonun bağlanacağı DC ünitenin çıkış akımına göre yapılır. Katalogda 80 A, 150 A, 250 A ve 400 A kademeleri bulunur. Ünitenin etiket değerine eşit ya da onun üzerindeki kademe seçilir; ünitenin çıkış akımından düşük bir kademe seçilmemelidir. Akım değeri bir ürün seçeneğidir; tek başına sabit bir şarj gücü ya da şarj süresi belirtmez.

Kesit akım kademesine göre değişir: 80 A'de 2×16 + 1×16 + 6×0,75 mm², 150 A'de 2×50 + 1×25 + 6×1 mm², 250 A'de 2×70 + 1×35 + 6×1 mm², 400 A'de 4×50 + 1×35 + 6×1 mm² (TTR). Sırasıyla DC güç iletkenleri, koruma iletkeni (PE) ve sinyal ile sıcaklık sensörü damarlarıdır. 5 ve 8 metre sürümlerde kesit aynıdır.

Evet. Kablo grubunda DC+ ve DC− güç kontakları için Pt1000 sıcaklık sensörü bağlantıları (TEMP) bulunur. Sensör, şarj ünitesinin kontrol sistemine bağlanır; ölçüm orada değerlendirilir ve aşırı sıcaklıkta şarj güvenli şekilde azaltılır ya da sonlandırılır. Sensör tipi ve sınır değerleri için ürünün teknik föyü esas alınır.

Uzunluk, ünite ile aracın park edeceği nokta arasındaki mesafeye ve kablonun askı/kılavuz düzenine göre seçilir. Ünitenin iki tarafına da araç yanaşıyorsa ya da park yeri üniteden uzaktaysa 8 metre tercih edilir. Gereğinden uzun kablo yerde daha fazla sürtünür ve daha çabuk yıpranır.

Hayır. CCS2 kablo seti ünitenin değiştirilebilir bir parçasıdır; konnektör gövdesi kırıldığında, kablo ezildiğinde ya da kilit mekanizması zarar gördüğünde ünitenin tamamı değil yalnızca kablo seti değiştirilir. Değişim, ünitenin üreticisi veya yetkili servisi tarafından yapılmalıdır.

Ürün, bir ucu açık olarak teslim edildiği için sonlandırma ünitenin kendi güç bağlantısına yapılır ve bu bağlantı üniteden üniteye değişir. Bu nedenle uygunluk değerlendirmesi ve montaj, ilgili ünitenin üreticisi ya da yetkili servisi tarafından yapılmalıdır. Akım kademesi, uzunluk ve bağlantı bilgisini iletirseniz doğru ürünü birlikte belirleyebiliriz.
